| Markieren: | WR2300 Waveguide Tube,R3 Waveguide Tube,6mm Waveguide Tube |
||
|---|---|---|---|

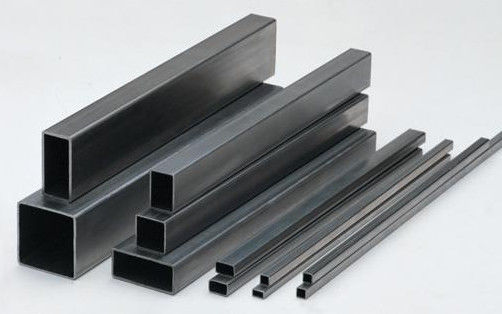

CWJ bietet Rohre eines die Standardrechteckwellenleiters an, die Wellenleitergrößen WR10 bis WR2300 umfassen. Zu mehr Information treten Sie mit uns bitte und Ihren Bedarf mit unserem Vertriebsingenieur zu besprechen in Verbindung.
Rechteckiger Wellenleiter-Schlauchinformationen
| Modell No | UVP-WG Bezeichnung |
IEC-WG Bezeichnung |
Freq-Strecke (Gigahertz) |
Material (Auf Lager) |
Nach innen Maße (Millimeter) |
Geschlechtskrankheit Tol ±Inside Schwach (Millimeter) |
Nom-Wand Stärke (Millimeter) |
Außenseite Maße (Millimeter) |
Geschlechtskrankheit Tol ±Outside Schwach (Millimeter) |
Freq von Abkürzung für Modus TE1,0 (Gigahertz) |
Wellenlänge von der Abkürzung für TE1,0 Modus (Millimeter) |
Theoretische Verminderung am niedrigsten zum höchsten freq (dB/100ft) |
|
| Al | Cu | ||||||||||||
| CWJ-BJ3… | WR2300 | R3 | 0.32-0.49 | Aluminium | 584.2*292.1 | 6 | 0,257 | 1169,2 | 0.270-0.400 | ||||
| CWJ-BJ4… | WR2100 | R4 | 0.35-0.53 | Aluminium | 533.4*266.7 | 5 | 0,281 | 1067,5 | 0.310-0.460 | ||||
| CWJ-BJ5… | WR1800 | R5 | 0.41-0.62 | Aluminium | 457.2*228.6 | 0,51 | 5 | 0,328 | 915,0 | 0.390-0.580 | |||
| CWJ-BJ6… | WR1500 | R6 | 0.49-0.75 | Aluminium | 381*190.5 | 0,38 | 3,18 | 0,393 | 762,5 | 0.510-0.760 | |||
| CWJ-BJ8… | WR1150 | R8 | 0.64-0.98 | Aluminium | 292.1*146.05 | 0,38 | 3,18 | 0,513 | 584,6 | 0.760-0.113 | |||
| CWJ-BJ9… | WR975 | R9 | 0.76-1.15 | Aluminium | 247.65*123.82 | 3,18 | 0,605 | 495,6 | 0.098-0.145 | ||||
| CWJ-BJ12… | WR770 | R12 | 0.96-1.46 | Aluminium | 195.58*97.79 | 3,18 | 0,766 | 391,4 | 0.140-0.206 | ||||
| CWJ-BJ14… | WR650 | R14 | 1.13-1.73 | Kupfer Aluminium |
165.1*82.55 | 0,33 | 2,03 | 169.16*86.61 | 0,2 | 0,908 | 330,4 | 0.180-0.266 | 0.214-0.317 |
| CWJ-BJ18… | WR510 | R18 | 1.45-2.2 | Kupfer Aluminium |
129.54*64.77 | 0,26 | 2,03 | 133.6*68.83 | 0,2 | 1,157 | 259,1 | 0.259-0.382 | 0.309-0.456 |
| CWJ-BJ22… | WR430 | R22 | 1.72-2.61 | Kupfer Aluminium |
109.22*54.61 | 0,22 | 2,03 | 113.28*58.67 | 0,2 | 1,372 | 218,4 | 0.334-0.494 | 0.399-0.588 |
| CWJ-BJ26… | WR340 | R26 | 2.17-3.3 | Kupfer Aluminium |
86.36*43.18 | 0,17 | 2,03 | 90.42*47.24 | 0,17 | 1,736 | 172,7 | 0.475-0.702 | 0.567-0.837 |
| CWJ-BJ32… | WR284 | R32 | 2.6-3.95 | Kupfer Aluminium |
72.14*34.04 | 0,14 | 2,03 | 76.2*38.1 | 0,14 | 2,078 | 144,3 | 0.652-0.953 | 0.777-1.136 |
| CWJ-BJ40… | WR229 | R40 | 3.22-4.9 | Kupfer Aluminium |
58.17*29.08 | 0,12 | 1,625 | 61.42*32.33 | 0,12 | 2,577 | 116,3 | 0.860-1.270 | 1.026-1.514 |
| CWJ-BJ48… | WR187 | R48 | 3.94-5.99 | Kupfer Aluminium |
47.549*22.149 | 0,095 | 1,625 | 50.8*25.4 | 0,1 | 3,153 | 95,1 | 1.231-1.795 | 1.467-2.140 |
| CWJ-BJ58… | WR159 | R58 | 4.64-7.05 | Kupfer Aluminium |
40.386*20.193 | 0,081 | 1,625 | 43.64*23.44 | 0,08 | 3,712 | 80,77 | 1.487-2.195 | 1.773-2.617 |
| CWJ-BJ70… | WR137 | R70 | 5.38-8.17 | Kupfer Aluminium |
34.849*15.799 | 0,07 | 1,625 | 38.1*19.05 | 0,08 | 4,301 | 69,7 | 2.004-2.910 | 2.390-3.470 |
| CWJ-BJ84… | WR112 | R84 | 6.57-9.99 | Kupfer Aluminium |
28.499*12.624 | 0,057 | 1,625 | 31.75*15.88 | 0,05 | 5,260 | 57 | 2.761-3.993 | 3.292-4.761 |
| CWJ-BJ100… | WR90 | R100 | 8.2-12.5 | Kupfer Aluminium |
22.86*10.16 | 0,046 | 1,27 | 25.4*12.7 | 0,05 | 6,557 | 45,72 | 3.833-5.547 | 4.570-6.614 |
| CWJ-BJ120… | WR75 | R120 | 9.84-15 | Kupfer Aluminium |
19.05*9.525 | 0,038 | 1,27 | 21.59*12.06 | 0,05 | 7,869 | 38,1 | 4.590-6.775 | 5.472-8.078 |
| CWJ-BJ140… | WR62 | R140 | 11.9-18 | Kupfer Aluminium |
15.799*7.899 | 0,031 | 1,015 | 17.83*9.93 | 0,05 | 9,488 | 31,6 | 6.077-8.971 | 7.246-10.696 |
| CWJ-BJ180… | WR51 | R180 | 14.5-22 | Kupfer Aluminium |
12.95*6.477 | 0,026 | 1,015 | 14.99*8.51 | 0,05 | 11,575 | 25,91 | 8.185-12.082 | 9.759-14.406 |
| CWJ-BJ220… | WR42 | R220 | 17.6-26.7 | Kupfer Aluminium |
10.668*4.318 | 0,021 | 1,015 | 12.7*6.35 | 0,05 | 14,051 | 21,34 | 12.970-18.487 | 15.464-22.042 |
| CWJ-BJ260… | WR34 | R260 | 21.7-33 | Kupfer Aluminium |
8.636*4.318 | 0,02 | 1,015 | 10.67*6.35 | 0,05 | 17,358 | 17,27 | 15.036-22.197 | 17.928-26.465 |
| CWJ-BJ320… | WR28 | R320 | 26.3-40 | Kupfer Aluminium |
7.12*3.556 | 0,02 | 1,015 | 9.14*5.59 | 0,05 | 21,053 | 14,22 | 20.120-29.701 | 23.989-35.413 |
| CWJ-BJ400… | WR22 | R400 | 32.9-50.1 | Kupfer Aluminium |
5.69*2.845 | 0,02 | 1,015 | 7.72*4.88 | 0,05 | 26,344 | 11,38 | 28.119-41.508 | 33.526-49.491 |
| CWJ-BJ500… | WR19 | R500 | 39.2-59.6 | Kupfer | 4.775*2.388 | 0,02 | 1,015 | 6.81*4.42 | 0,05 | 31,393 | 9,55 | 43.603-64.367 | |
| CWJ-BJ620… | WR15 | R620 | 49.8-75.8 | Kupfer | 3.795*1.88 | 0,02 | 1,015 | 5.79*3.91 | 0,05 | 39,499 | 7,52 | 62.425-92.152 | |
| CWJ-BJ740… | WR12 | R740 | 60.5-91.9 | Kupfer | 3.0988*1.5494 | 0,0127 | 1,015 | 5.13*3.58 | 0,05 | 48,374 | 6,2 | 83.409-123.128 | |
| CWJ-BJ900… | WR10 | R900 | 73.8-112 | Kupfer | 2.54*1.27 | 0,0127 | 1,015 | 4.57*3.3 | 0,05 | 59,016 | 5,08 | 112.397-165.920 | |
