| Hervorheben: | 50mm Linsen-Antenne,Antenne der Linsen-40.0GHz,80mm Längen-Linsen-Antenne |
||
|---|---|---|---|

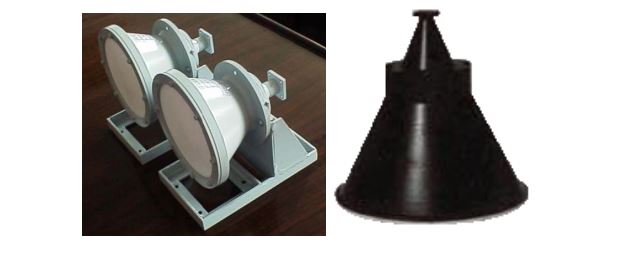

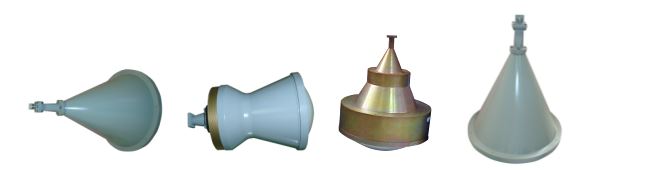

CWJ stellt eine Reihe der Linsenantenne wie Linsenantenne des konischen Horns, Pyramidenhornlinsenantenne, Zufuhrstrahlungsart Linsenantenne, Fokussierungslinsenantenne des Punktes, etc. her. Wir können den Entwurf zur Verfügung stellen und verarbeiten und prüfen. Rufen Sie uns bitte an und besprechen Sie Ihren speziellen Bedarf mit einem unserer Vertriebsingenieure.

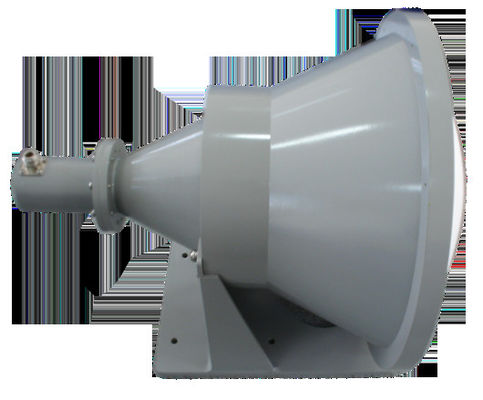

Konisches Horn-Linsen-Antenne
【Spezifikationen】
| Modell No * |
Freq-Strecke (Gigahertz) |
Gewinn (DB) |
Geringes Niveau (DB) | Verbindungsstück |
Mund-Durchmesser (Φmm) |
Länge (Millimeter) |
|
| E | H | ||||||
| CWJ320LHA50 | 26.5~40.0 | 21 | ≤-22 | ≤-30 | FBP-320 | 50 | 80 |
| CWJ320LHA80 | 26.5~40.0 | 25 | ≤-22 | ≤-30 | FBP-320 | 80 | 100 |
| CWJ320LHA100 | 26.5~40.0 | 27 | ≤-22 | ≤-30 | FBP-320 | 100 | 120 |
| CWJ320LHA150 | 26.5~40.0 | 31 | ≤-22 | ≤-30 | FBP-320 | 150 | 170 |
| CWJ320LHA170 | 26.5~40.0 | 32 | ≤-22 | ≤-30 | FBP-320 | 170 | 190 |
| CWJ320LHA200 | 26.5~40.0 | 33 | ≤-22 | ≤-30 | FBP-320 | 200 | 220 |
| CWJ260LHA50 | 22.0~33.0 | 19 | ≤-22 | ≤-30 | FBP-260 | 50 | 80 |
| CWJ260LHA80 | 22.0~33.0 | 23 | ≤-22 | ≤-30 | FBP-260 | 80 | 100 |
| CWJ260LHA100 | 22.0~33.0 | 25 | ≤-22 | ≤-30 | FBP-260 | 100 | 120 |
| CWJ260LHA150 | 22.0~33.0 | 29 | ≤-22 | ≤-30 | FBP-260 | 150 | 170 |
| CWJ260LHA170 | 22.0~33.0 | 30 | ≤-22 | ≤-30 | FBP-260 | 170 | 190 |
| CWJ260LHA200 | 22.0~33.0 | 31 | ≤-22 | ≤-30 | FBP-260 | 200 | 220 |
| CWJ220LHA80 | 18.0~26.5 | 21 | ≤-22 | ≤-30 | FBP-220 | 80 | 100 |
| CWJ220LHA100 | 18.0~26.5 | 23 | ≤-22 | ≤-30 | FBP-220 | 100 | 120 |
| CWJ220LHA150 | 18.0~26.5 | 27 | ≤-22 | ≤-30 | FBP-220 | 150 | 170 |
| CWJ220LHA170 | 18.0~26.5 | 28 | ≤-22 | ≤-30 | FBP-220 | 170 | 190 |
| CWJ220LHA200 | 18.0~26.5 | 29 | ≤-22 | ≤-30 | FBP-220 | 200 | 220 |
| CWJ180LHA100 | 14.5~22.0 | 22 | ≤-22 | ≤-30 | FBP-180 | 100 | 120 |
| CWJ180LHA150 | 14.5~22.0 | 25 | ≤-22 | ≤-30 | FBP-180 | 150 | 170 |
| CWJ180LHA170 | 14.5~22.0 | 27 | ≤-22 | ≤-30 | FBP-180 | 170 | 190 |
| CWJ180LHA200 | 14.5~22.0 | 28 | ≤-22 | ≤-30 | FBP-180 | 200 | 220 |
| CWJ140LHA150 | 12.5~18.0 | 23 | ≤-22 | ≤-30 | FBP-140 | 150 | 170 |
| CWJ140LHA170 | 12.5~18.0 | 25 | ≤-22 | ≤-30 | FBP-140 | 170 | 190 |
| CWJ140LHA200 | 12.5~18.0 | 26 | ≤-22 | ≤-30 | FBP-140 | 200 | 220 |
| CWJ140LHA250 | 12.4~18.0 | 28 | ≤-22 | ≤-30 | FBP-140 | 250 | 270 |
| CWJ120LHA250 | 10.0~15.0 | 26 | ≤-22 | ≤-30 | FBP-140 | 250 | 270 |
| CWJ100LHA250 | 8.2~12.4 | 25 | ≤-22 | ≤-30 | FBP-100 | 250 | 270 |
Pyramiden-Horn-Linsen-Antenne
【Spezifikation】
| Modell No * |
Freq-Strecke (Gigahertz) |
Gewinn (DB) |
Geringes Niveau (DB) |
Verbindungsstück |
Mund-Durchmesser (Φmm) |
Länge (Millimeter) |
|
| E | H | ||||||
| CWJ140LHA22A | 11,9|18,0 | 22 | ≤-22 | ≤-30 | FBP-140 | 138×108 | 205 |
| CWJ260LHA26A | 21,7|33,0 | 26 | ≤-22 | ≤-30 | FBP-260 | 106×106 | 175 |
Punkt-Fokussierungshorn-Linsen-Antenne
【Spezifikation】
| Modell No * |
Freq-Strecke (Gigahertz) |
Brennweite (Millimeter) | Verbindungsstück |
Mund-Durchmesser (Φmm) |
| CWJ320PLHA | 26.5~40.0 | 50-500 | FBP-320 | 50-300 |
| CWJ260PLHA | 21.7~33.0 | 50-500 | FBP-260 | 50-300 |
| CWJ220PLHA | 17.6~26.7 | 50-500 | FBP-220 | 50-300 |
| CWJ180PLHA | 14.5~22.0 | 50-500 | FBP-180 | 50-300 |
| CWJ140PLHA | 11.9~18.0 | 80-700 | FBP-140 | 50-400 |
| CWJ120PLHA | 9.84~15.0 | 80-700 | FBP-120 | 50-400 |
| CWJ100PLHA | 8.2~12.4 | 80-700 | FBP-100 | 50-400 |
| CWJ84PLHA | 6.57~9.99 | 80-900 | FBP-84 | 50-500 |
| CWJ70PLHA | 5.85~8.2 | 80-900 | FBP-70 | 50-500 |
| CWJ58PLHA | 4.9~7.0 | 80-900 | FBP-58 | 50-500 |
| CWJ48PLHA | 4~6 | 80-900 | FBP-48 | 50-500 |
| CWJ40PLHA | 3,3 ~4,9 | 80-900 | FBP-40 | 50-500 |
| CWJ32PLHA | 2.6~4 | 80-900 | FBP-32 | 50-500 |
