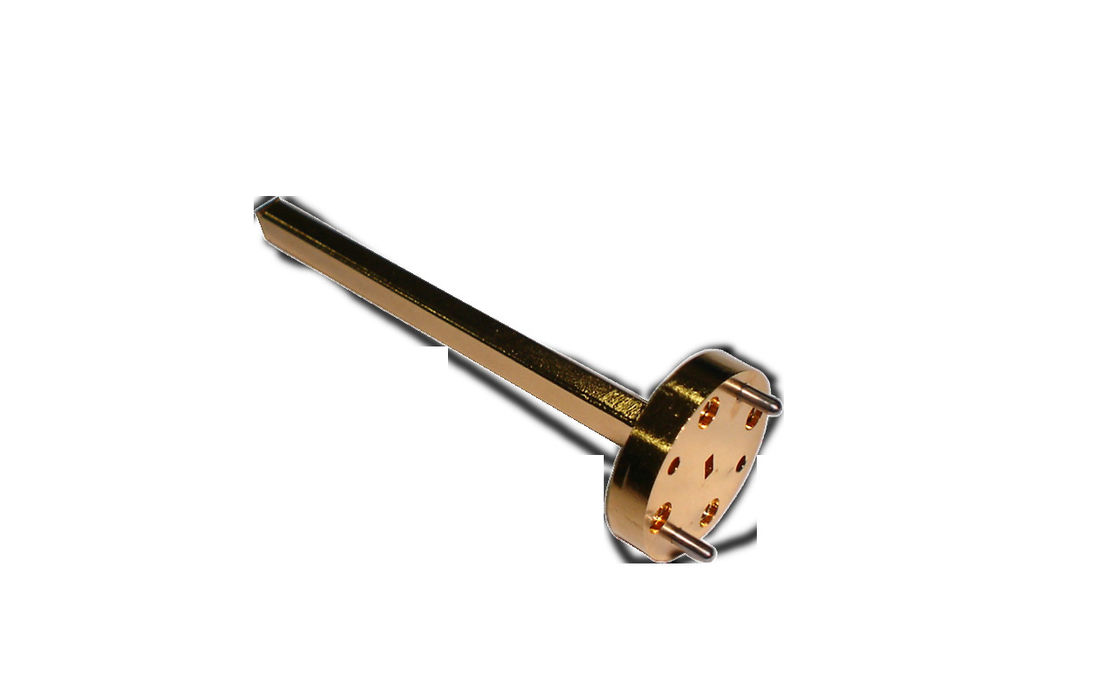

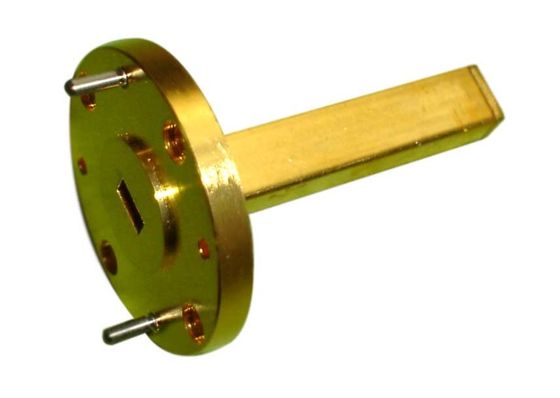

Verwendet Standardproduktserie CWJS von Beendigungen der geringen Energie konische Lastselemente der Präzision für optimale elektrische Leistung. Diese Reihe Beendigungen ist für Input der geringen Energie bestimmt. VSWR ist kleiner als 1,05 über der vollen Wellenleiterbandbreite.
Beendigungs-Produktpalette der Wellenleiter-geringen Energie | ||||||||
MODELL NEIN | FREQ-STRECKE | GEGEN WR | AVG-ENERGIE |
LÄNGE (L) |
WG-ART (IEC/EIA) |
FLANSCH-ART | MATERIAL |
Datenblatt |
(Gigahertz) | Maximal | (W) | (Millimeter) | |||||
CWJ3WL1.05PA | 0.32-0.49 | 1,05 | 25 | 2005 | R3/WR2300 | FDP/FDM | Al | |
CWJ9WL1.03PA | 0.75-1.15 | 1,03 | 25 | 660 | R9/WR975 | FDP/FDM | Al | |
CWJ12WL1.03PA | 0.96-1.46 | 1,05 | 25 | 680 | R12/WR770 | FDP/FDM | Al | |
CWJ14WL1.03PA | 1.13-1.73 | 1,03 | 25 | 570 | R14/WR650 | FDP/FDM | Al | |
CWJ18WL1.03PA | 1.45-2.20 | 1,05 | 20 | 550 | R18/WR510 | FDP/FDM | Al/Cu | |
CWJ22WL1.03PA | 1.72-2.61 | 1,03 | 20 | 470 | R22/WR430 | FDP/FDM | Al/Cu | |
CWJ26WL1.03PA | 2.17-3.30 | 1,03 | 2 | 350 | R26/WR340 | FDP/FDM | Al/Cu | |
CWJ32WL1.03PA | 2.60-3.95 | 1,03 | 2 | 278 | R32/WR284 | FDP/FDM | Al/Cu | |
CWJ40WL1.03PA | 3.22-4.90 | 1,03 | 2 | 275 | R40/WR229 | FDP/FDM | Al/Cu | |
CWJ48WL1.03PC | 3.94-5.99 | 1,03 | 2 | 170 | R48/WR187 | FDP/FDM | Al/Cu | |
CWJ58WL1.03PC | 4.64-7.05 | 1,03 | 2 | 135 | R58/WR159 | FDP/FDM | Al/Cu | |
CWJ70WL1.03PC | 5.38-8.17 | 1,03 | 2 | 180 | R70/WR137 | FDP/FDM | Al/Cu | |
CWJ84WL1.03PC | 6.57-9.99 | 1,03 | 2 | 150 | R84/WR112 | FBP/FBM/FBE | Al/Cu | |
CWJ100WL1.03PC | 8.20-12.50 | 1,03 | 2 | 130 | R100/WR90 | FBP/FBM/FBE | Al/Cu | |
CWJ120WL1.03PC | 9.84-15.0 | 1,03 | 2 | 110 | R120/WR75 | FBP/FBM/FBE | Al/Cu | |
CWJ140WL1.03PC | 11.9-18.0 | 1,03 | 2 | 90 | R140/WR62 | FBP/FBM/FBE | Al/Cu | |
CWJ180WL1.03PC | 14.5-22.0 | 1,03 | 2 | 75 | R180/WR51 | FBP/FBM/FBE | Al/Cu | |
CWJ220WL1.03PC | 17.6-26.7 | 1,03 | 0,5 | 85 | R220/WR42 | FBP/FBM/FBE | Al/Cu | |
CWJ260WL1.03PC | 21.7-33.0 | 1,03 | 0,5 | 55 | R260/WR34 | FBP/FBM/FBE | Al/Cu | |
CWJ320WL1.03PC | 26.3-40.0 | 1,03 | 0,5 | 40 | R320/WR28 | FBP/FBM/FBE | Al/Cu | |
CWJ400WL1.10PC | 32.9-50.1 | 1,1 | 0,5 | 40 | R400/WR22 | FUGP | Cu | |
CWJ500WL1.15PC | 39.2-59.6 | 1,15 | 0,5 | 40 | R500/WR19 | FUGP | Cu | |
CWJ620WL1.15PC | 49.8-75.8 | 1,15 | 0,5 | 38 | R620/WR15 | FUGP | Cu | |
CWJ740WL1.15PC | 60.5-91.9 | 1,15 | 0,5 | 30 | R740/WR12 | FUGP | Cu | |
CWJ900WL1.15PC | 73.8-112 | 1,15 | 0,5 | 30 | R900/WR10 | FUGP | Cu |
